智慧工地之高支模監測

2025.04.20

隨著我國國民經濟的快速發展和城市化進程的加快,大型復雜工程項目的建設日益增多,高支模系統作為此類工程的模板支撐體系得到了越來越廣泛的應用。由于高支模系統本身具有多樣性、復雜性及高危性的特點,近年來,高支模系統坍塌事故頻繁發生,嚴重威脅大型建筑的施工安全,并受到社會各界廣泛關注。

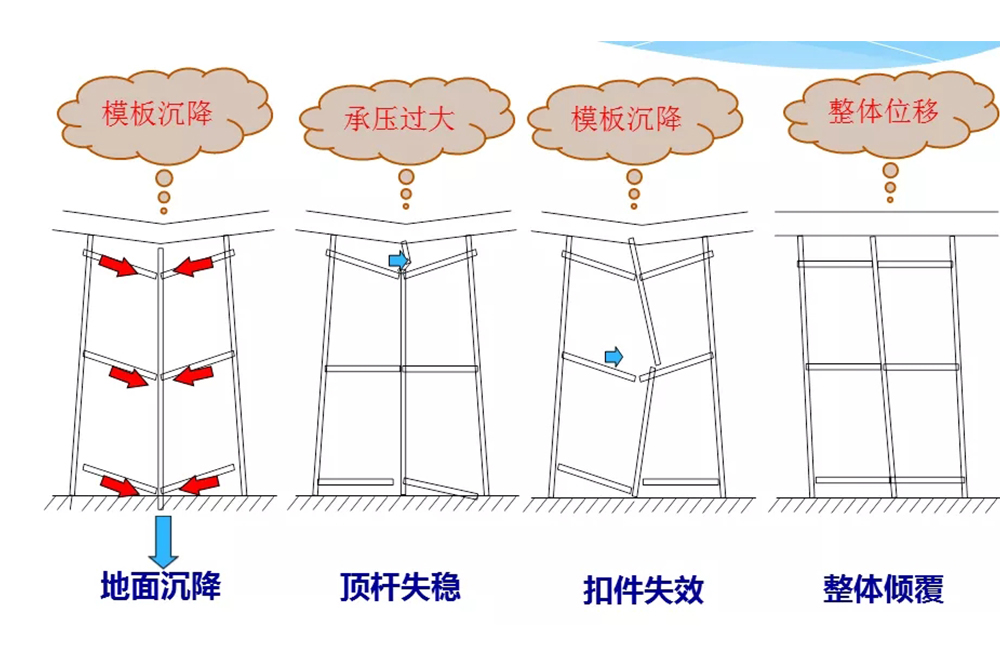

01：高支模破壞機理

高支模發生局部坍塌，主要是高支模局部立桿失穩彎曲，由相連水平鋼管牽動相鄰立桿，引起連鎖反應，同時模板下陷，混凝土未固結時會在下陷處聚集加重荷載導致高支模局部坍塌；混凝土已初凝但強度不足時，則構件會“超筋”脆性破壞下墜，亦導致高支模坍塌。高支模發生整體傾覆是由于水平作用或水平位移過大，產生重力二階效應，最終導致整體失穩。
02：監測依據

1、住房和城鄉建設部《危險性較大的分部分項工程安全管理辦法》(建質[2009] 87 號)，第十六條施工單位應當指定專人對專項方案實施情況進行現場監督和按規定進行監測

2、住房和城鄉建設部《建設工程高大模板支撐系統施工安全監督管理導則》（建質[2009] 254號），4.4.3 澆筑過程應有專人對高大模板支撐系統進行觀測，發現有松動、變形等情況，必須立即停止?jié)仓?，撤離作業人員，并采取相應的加固措施

3、中國工程建設協會標準《模板工程安全自動化監測技術規程》 T/CECS 542-2018（北京智博聯科技股份有限公司參編）

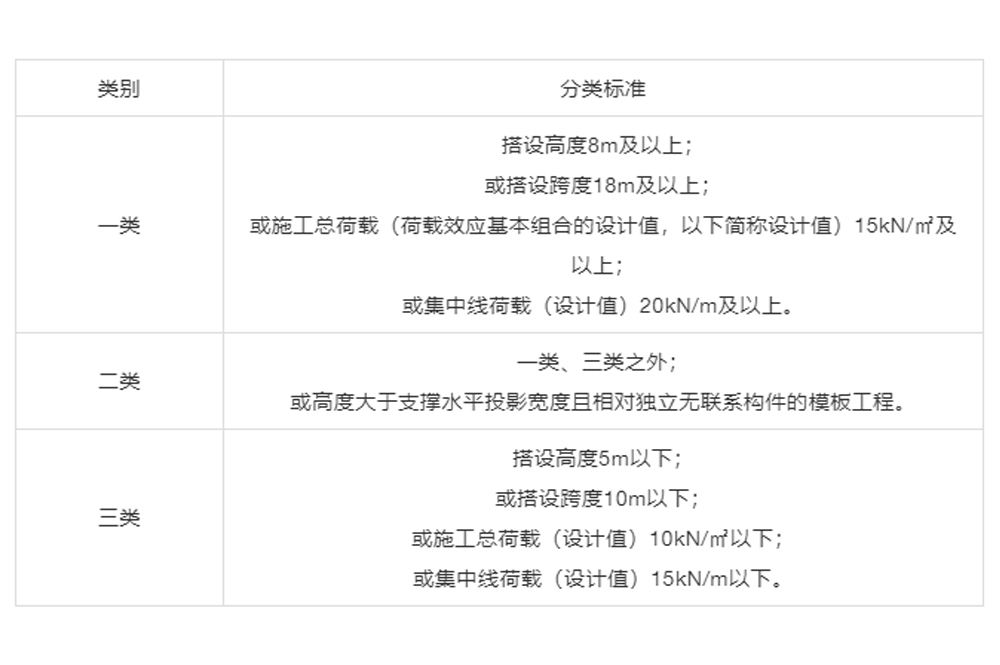

03：模板支撐系統分類標準

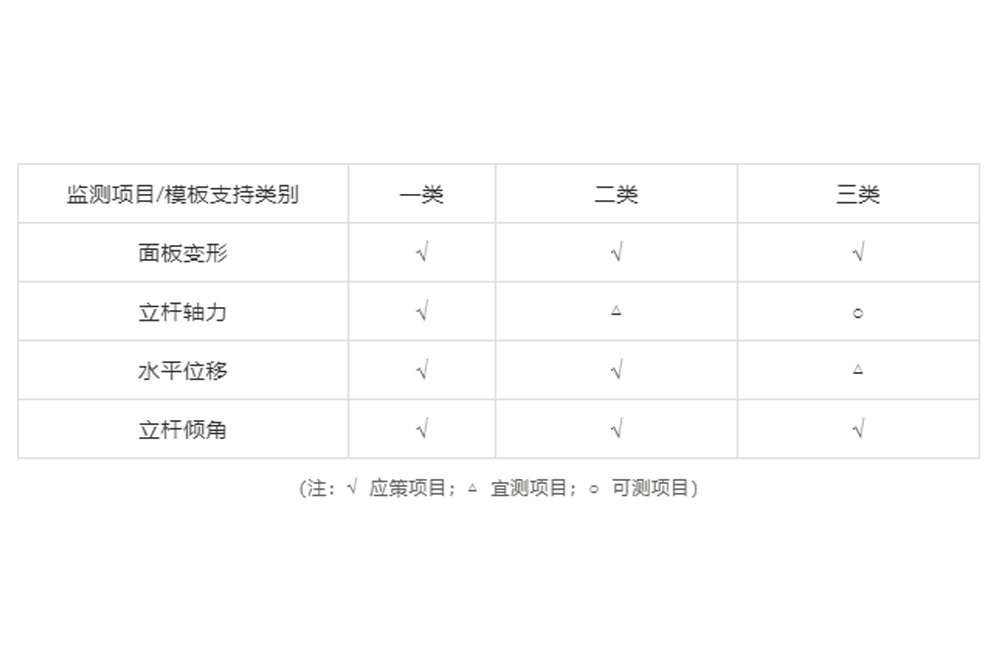

04：模板工程自動化監測項目

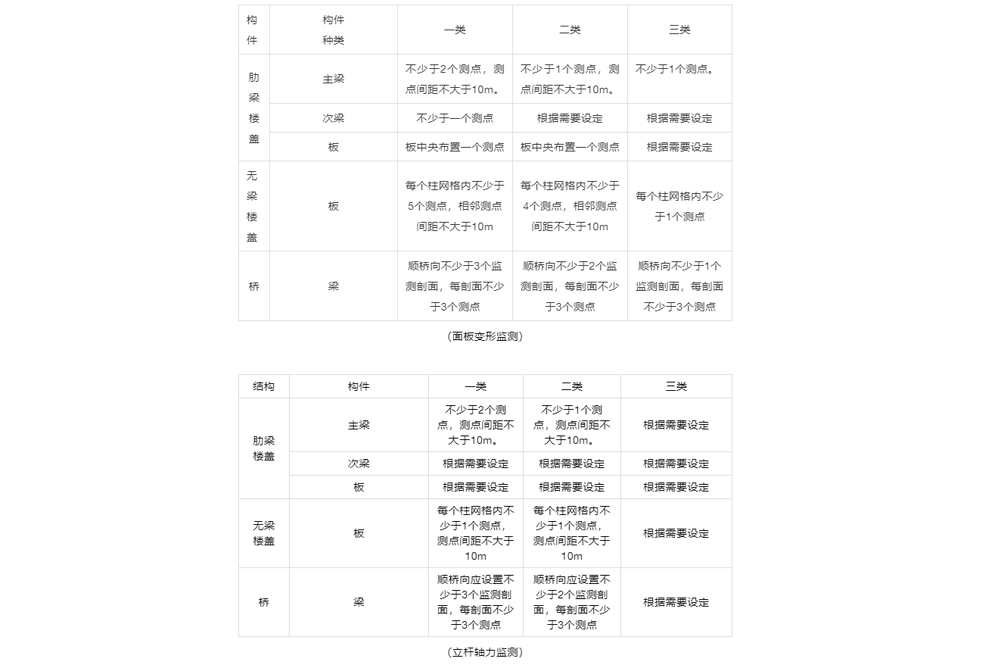

05：監測布點原則

06：水平位移監測

支架的整體水平位移可采用位移傳感器進行監測，且應符合下列規定：

1：無剪刀撐的支架，對支架頂部沿支架剛度較小方向的水平位移進行監測；

2：有剪刀撐的支架，對單元框架上部沿支架剛度較小方向的水平位移進行監測。

支架水平位移監測點的設置應符合下列規定：

1：無剪刀撐的支架，設置在支架頂層；

2：有剪刀撐的支架，設置在單元框架上部1/2高度處。

支架整體失穩水平位移監測點宜布置在支架外側，相鄰測點水平間距不應大于10m。
07：支架傾角監測

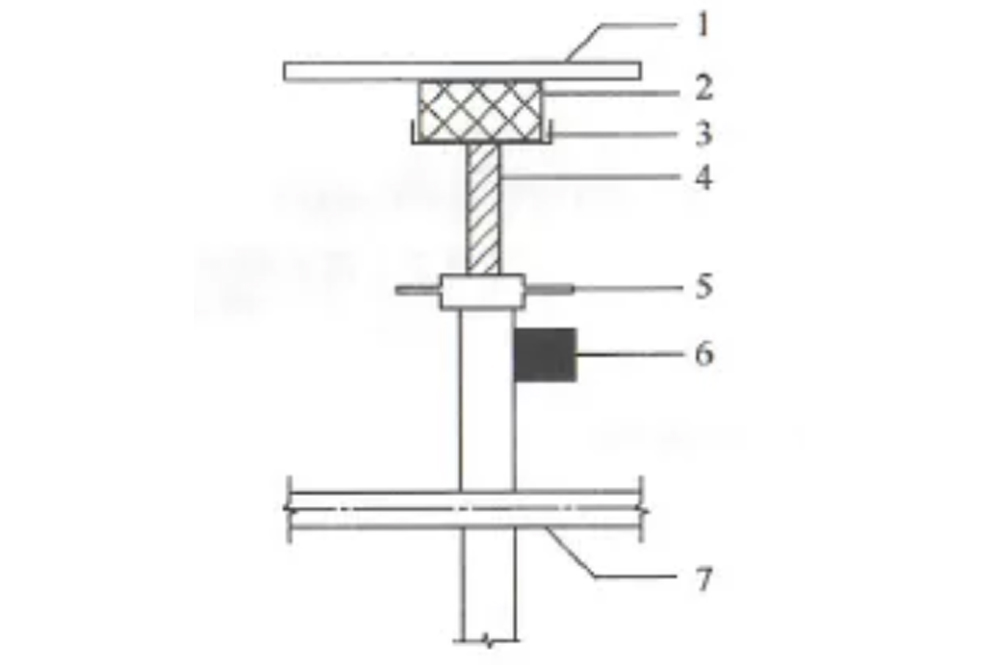

支架傾角可采用傾角傳感器進行監測；監測支架頂部變形的傾角傳感器應安裝在可調托撐調節螺母下方；支架傾角測試點應布置在軸力監測的立桿上。
08：預警值和報警值設置

監測開始時必須確定監測預警值和報警值，應符合現行行業標準《建筑施工模板安全技術規范》JGJ 162 的有關規定；

面板沉降的監測報警值可取模板構件豎向變形容許值的80%，模板構件豎向變形容許值可按下列規定計算：

1：對結構表面外露的模板，為模板構件計算跨度的1/400；

2：對結構表面隱蔽的模板，為模板構件計算跨度的1/250.

立桿軸力的監測報警值可取單根立桿施工方案最大允許荷載的80%；

水平位移的監測報警值可根據行業標準《建筑施工臨時支撐結構技術規范》JGJ 300~2013 第8,0，9條的規定，取為h/300。（注：h為傳感器安裝高度）

立桿傾角監測報警值可根據水平位移監測報警值與被監測立桿段長度計算確定：

φ=180/π d/l （式中：φ—立桿傾角監測報警值；d—水平位移監測報警值；l—被監測立桿段長度。）

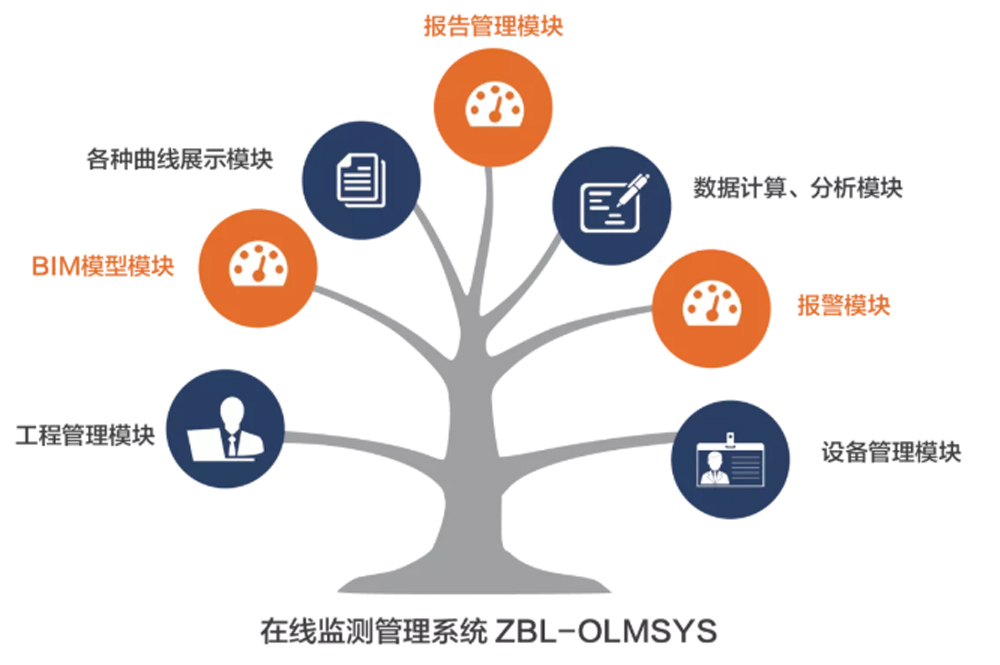

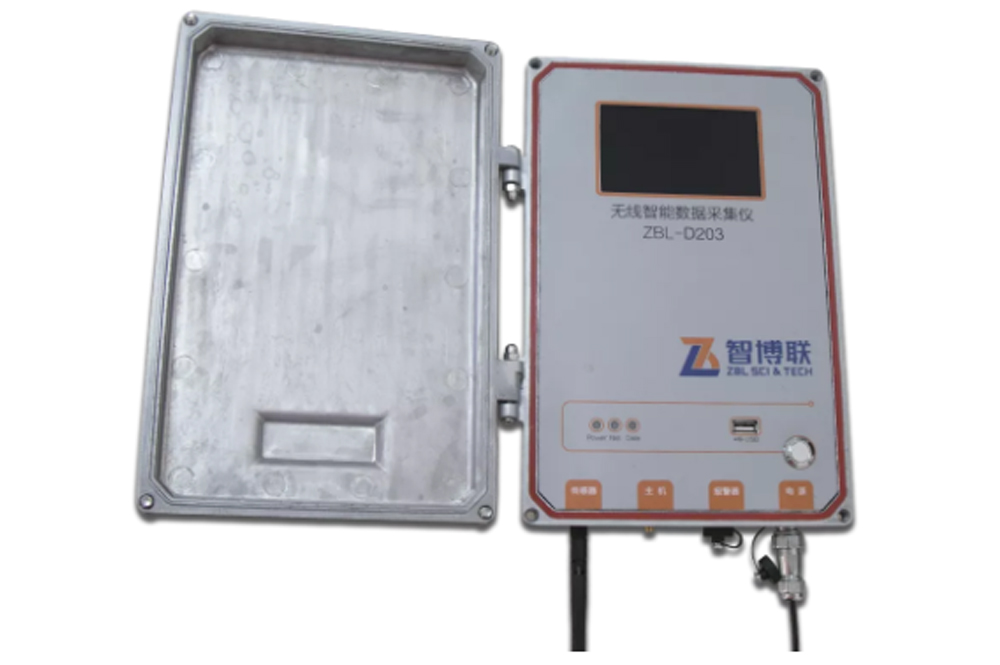

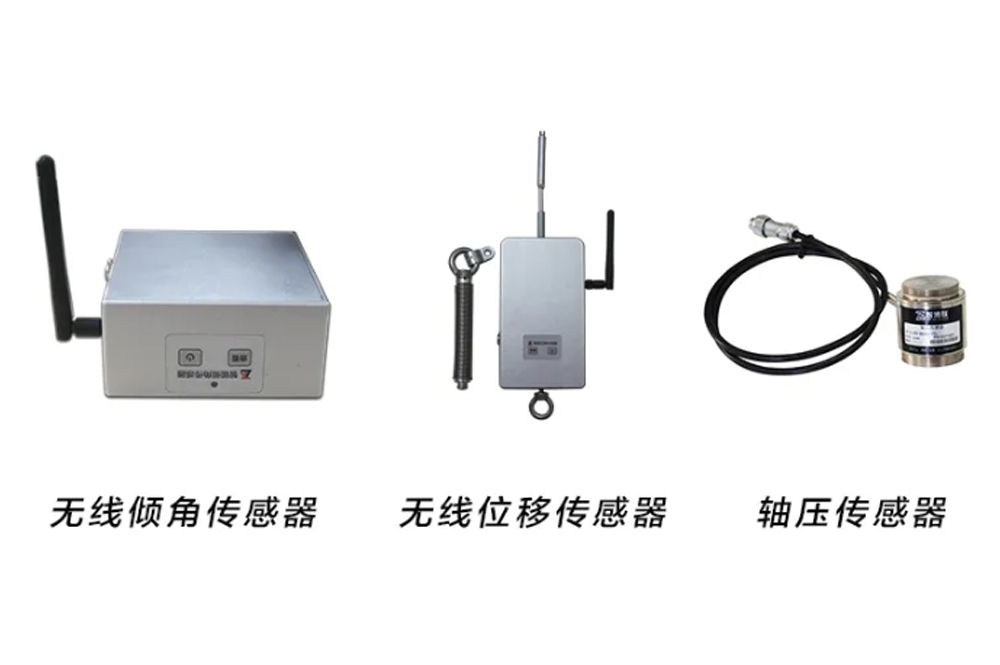

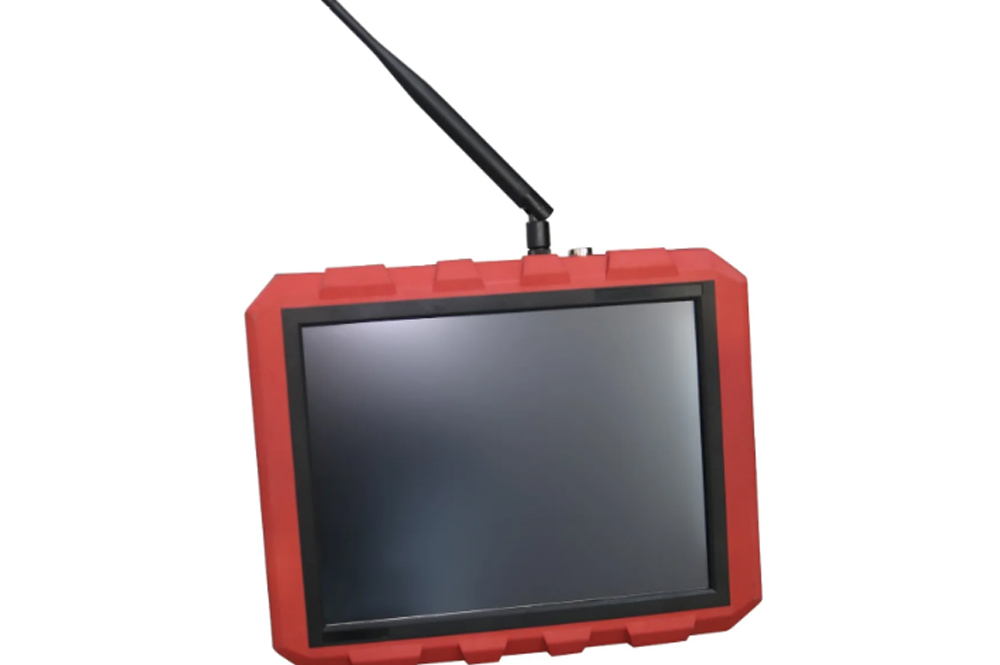

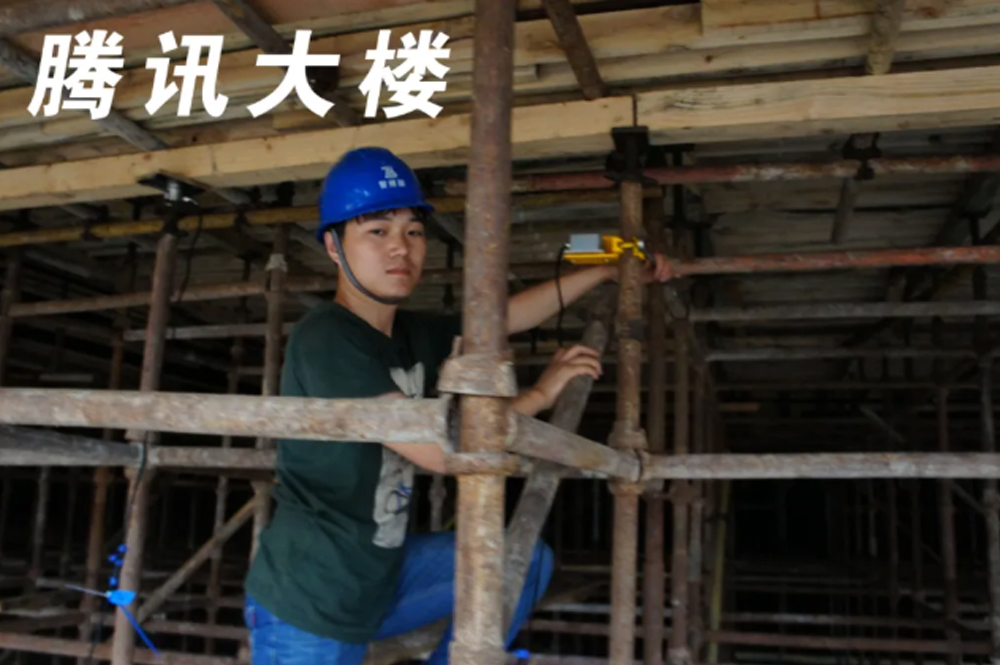

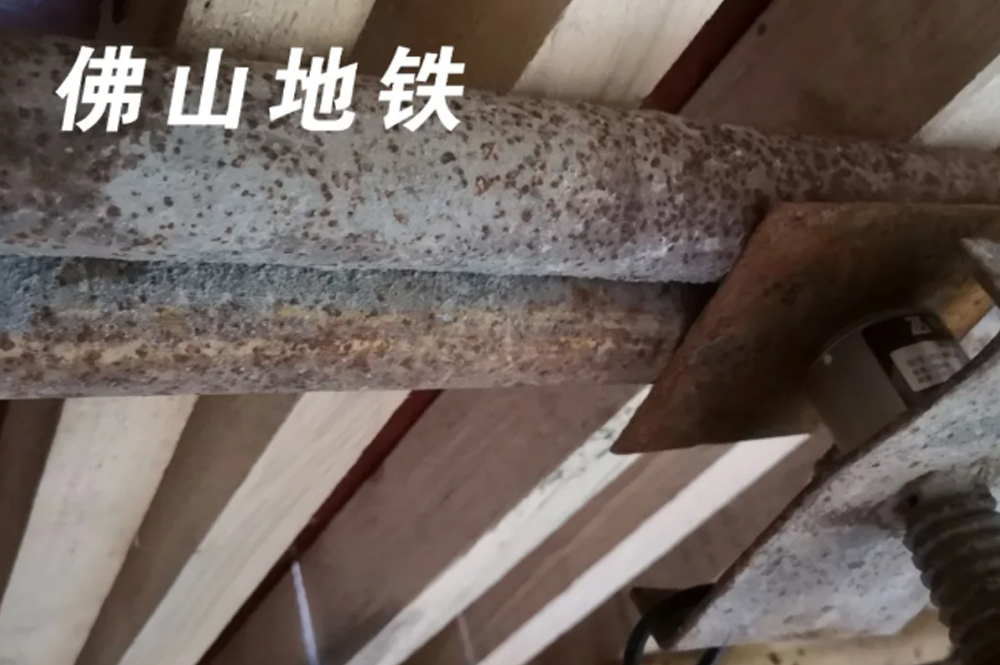

09：監測系統組成
我公司是國內首家提供高支模自動化監測解決方案及設備的公司，經過多年現場監測的應用取得了很好的社會效益和經濟效益，目前我公司升級后的第三代高支模實時監測系統，在前兩代產品基礎上做了優化改進設計，使得整套系統在數據穩定性、可靠性、安裝方便性、及監測人員的舒適性上有了很大的改進。
