摘要：本文簡單介紹了目前超聲透射法檢測基樁完整性時采用的傳統測試方法，并引入了“準CT測試”，然后闡述了速度反演的基本原理，并對三維成像技術進行了簡要介紹，最后列舉了三維CT成像技術在模型樁及工程樁的應用實例，說明其在超聲透射法基樁完整性檢測中應用的可行性。
關鍵詞：基樁完整性檢測；三維成像；準CT測試；層析成像；速度反演

0 概述

隨著我國基本建設事業的蓬勃發展，在高層建筑、重型廠房、公路及鐵路橋梁、港口碼頭、海上采油平臺以至核電站等工程中，大量采用樁基礎。但由于施工工藝、地質條件、施工隊伍、對量控制等因素的影響，出現縮頸、擴徑、裂紋、夾泥、沉渣甚至斷樁等基樁完整性質量問題、甚至?xí)绊懡Y(jié)構安全性。因此國家、行業相關規范和各級管理單位要求對基樁完整性進行檢測，超聲透射法具有便捷、迅速、缺陷反映靈敏度高、缺陷檢測范圍廣等優點，從而被廣泛使用。
對于缺陷位置、缺陷程度的判斷往往是在儀器采集完畢后由分析人員依據測得的波速、波幅及波形的變化，結合個人的經驗來判斷樁的完整性，其測量準確性對檢測人員的水平依賴很大。
超聲透射法檢測基樁完整性主要是利用數理統計的方法對缺陷進行判定，得到各“點”的結果，且無法知道缺陷的大小及確切位置，而將層析成像技術引入結構混凝土超聲檢測中后，能以圖像的方式直觀地反映層析面上混凝土內部質量，彌補“點”上檢測的局限，較傳統方法有明顯的優勢，是一種有獨特效果的無損檢測手段。但由于CT測試的工作量較大，不可能大量應用，所以必須尋求一種測試量較小的、能夠?qū)崿F(xiàn)CT反演的效果的測試及分析方法，在保證樁基完整性檢測的效率的同時，提升其準確性，為此，在承擔的北京市交通行業科技項目“橋梁樁基檢測自動識別技術研究及應用”項目中，我們對三維CT成像技術在超聲透射法檢測基樁完整性進行了應用研究。

1測試方法的比較

1.1 平測與斜測

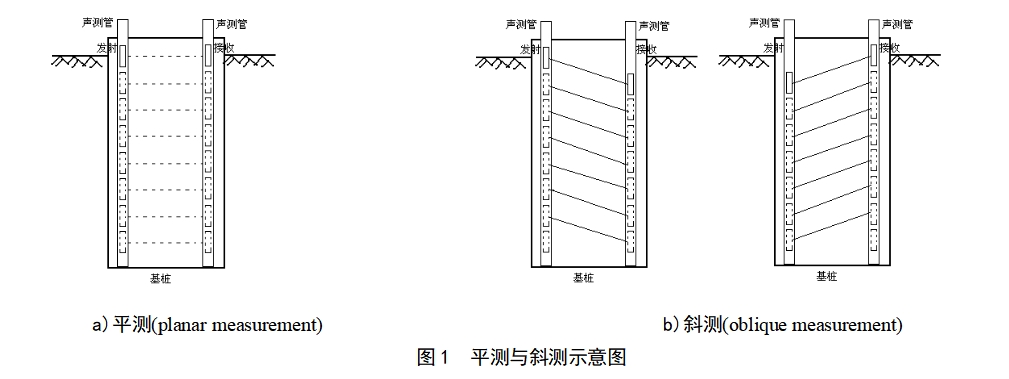

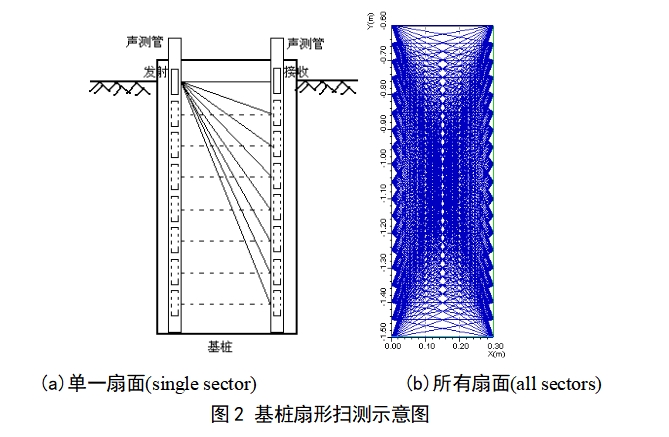

目前采用最多的超聲透射法檢測基樁完整性是將發射、接收換能器放在兩根預埋在基樁中的聲測管內，從樁底到樁頂每隔一定間距布置一個測點，逐點進行檢測，檢測時兩換能器始終在一個水平面上或保持一定的高差，如圖1a所示。如果共布置N個測點，則檢測得到N個測點的超聲數據，然后按照相關規范對數據進行數理統計分析，獲得兩聲測管間的混凝土質量。
對于平測中確認的剖面異常區域，應進行雙向斜測，如圖1b所示，測試區域范圍為3倍以上的異常區域范圍。換能器的高度差一般為50cm（聲測管間距小于1000mm）。所有存在異常區域的剖面均應進行雙向斜測。

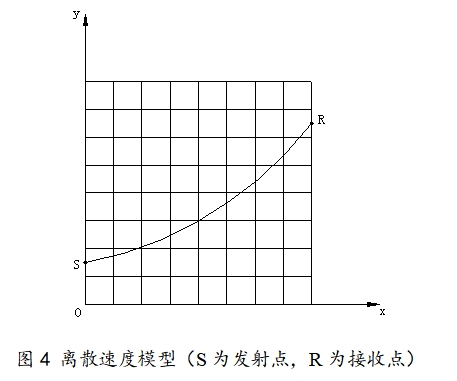

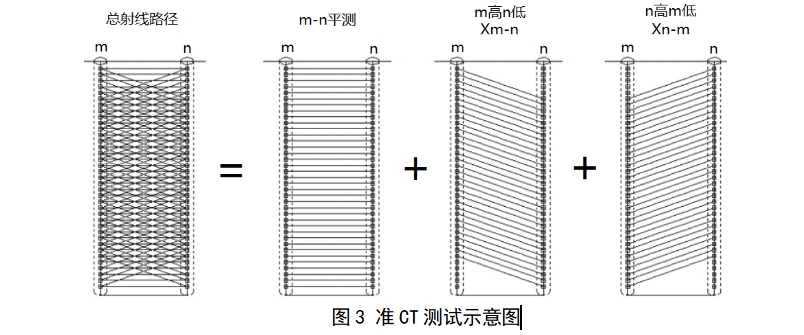

3.2  三維空間內插算法

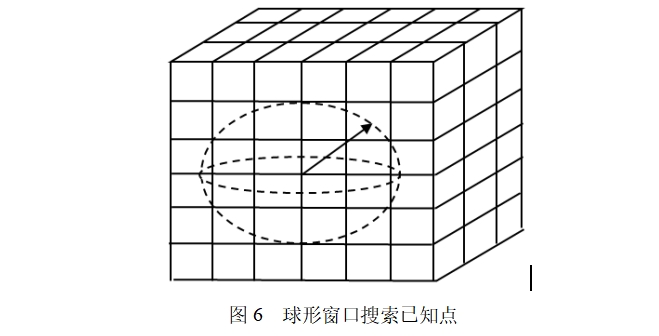

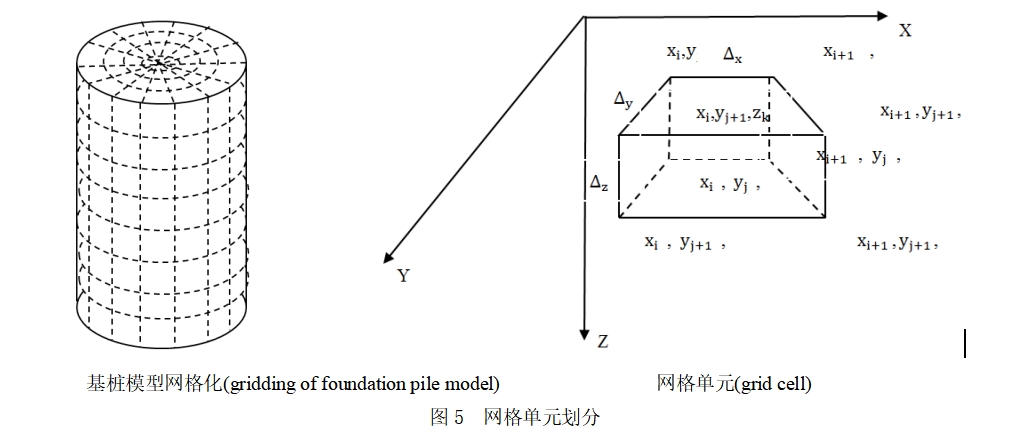

基樁模型被網格化后，需要計算出每個網格單元的V值。對基樁數據文件進行CT反演后，可以得到基樁剖面上的部分點的波速值?？梢岳萌S空間移動插值算法根據這些已知點計算出基樁每個網格單元的V值。三維空間移動插值是二維空間移動插值的擴展。為了算法實現可以將網格單元看作是一個待插點。為了計算待插點的V 值，以可變半徑球形窗口搜索足夠數量的鄰近已知點（如圖6所示）。例如不少于6個，按距離權倒數內插法計算待定點的V 值。
則根據待插點P到各采樣點D_I的距離，在采樣點上D_I的屬性值為V_I，可計算P點的屬性值V 為：

式中：n為球形搜索窗口搜索到的采樣點個數；
      u為調節距離權倒數的指數，可取u=3。

4 基樁三維超聲CT成像軟件的開發

為了在實際檢測中運用三維超聲CT成像技術，除了有數據采集的儀器（北京智博聯公司生產的ZBL-U5系列多通道超聲測樁儀）外，還必須要有配套的分析軟件對采集到的數據進行反演，并根據反演結果進行三維插值，然后繪制基樁三維缺陷圖。
MATLAB是一套用于科學工程計算的可視化高性能語言與軟件環境，它集數值分析、矩陣運算、信號處理、圖形處理與顯示于一體。為了縮短開發周期，我們使用MATLAB編制所有運算相關的程序，通過對多個不同尺寸的混凝土模型試件（每個模型中包含孔洞、蜂窩、離析等不同類型的缺陷）上采集到的數據進行反演，不斷地修改算法，提高反演精度，最終將MATLAB程序打包成動態鏈接庫（DLL）。

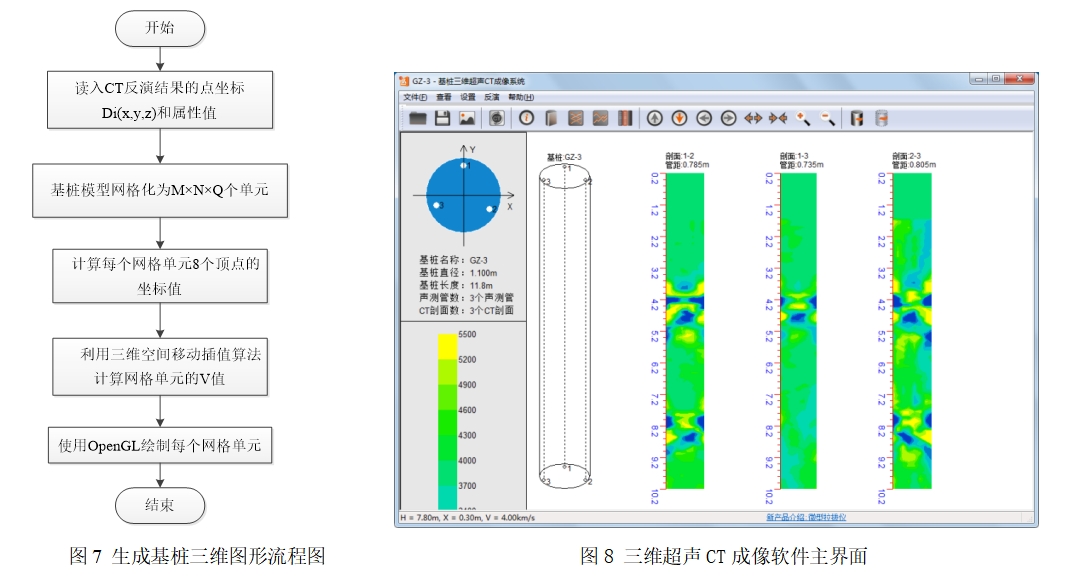

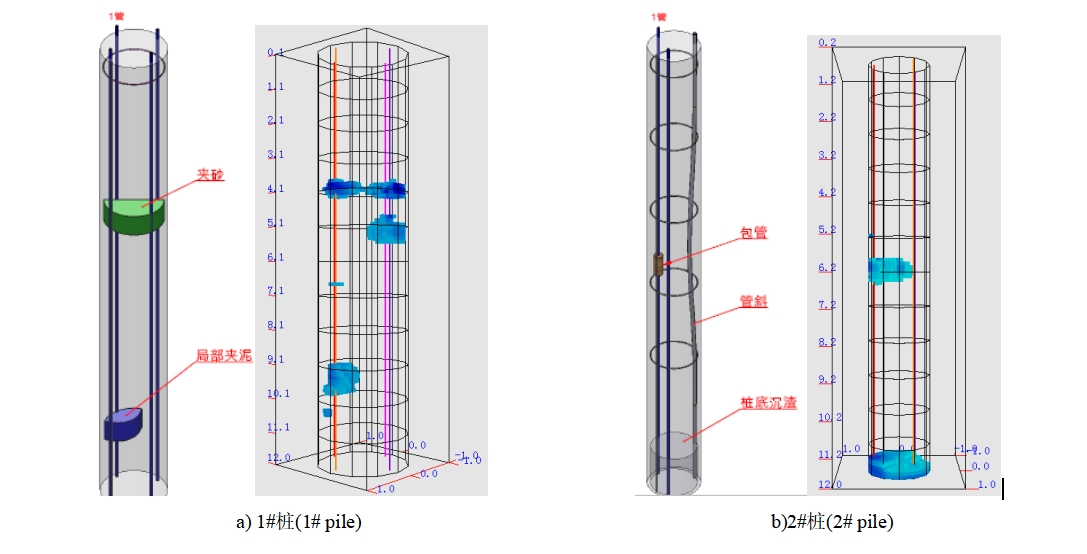

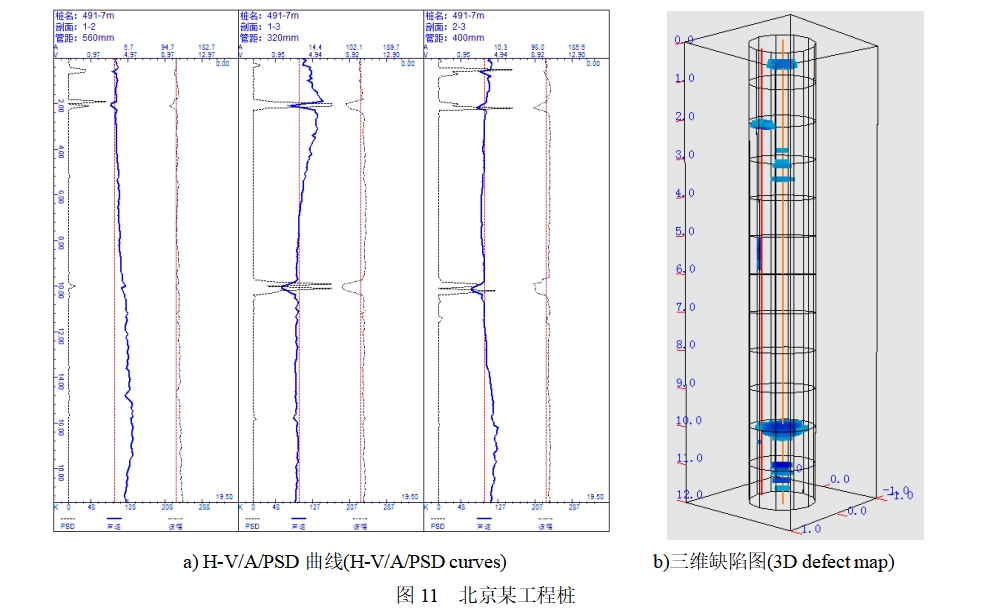

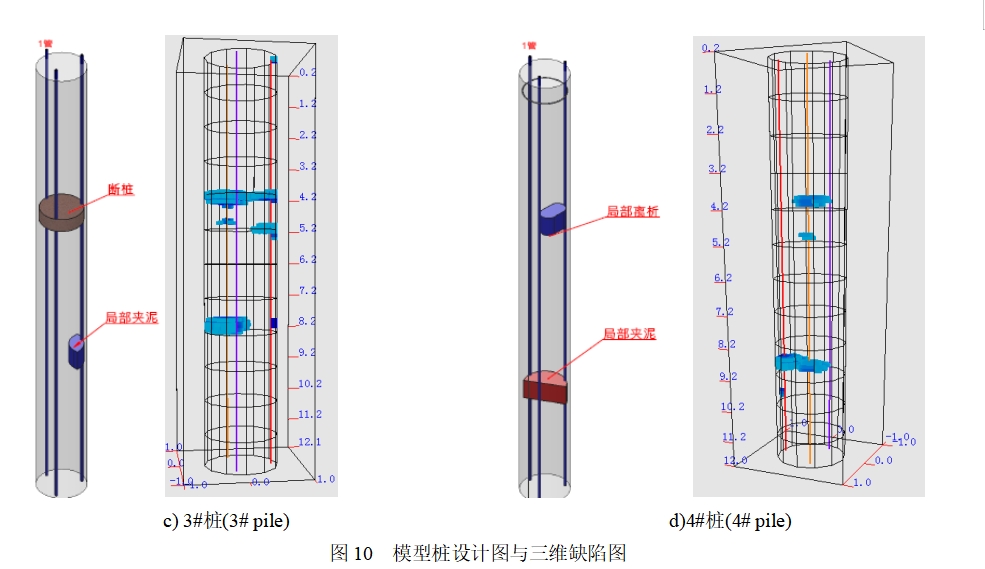

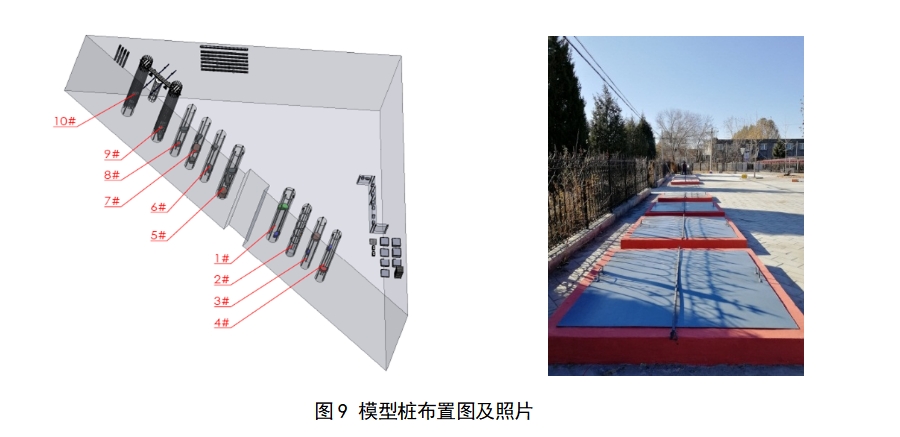

在編制MATLAB程序的同時，為了使三維超聲CT成像軟件界面友好、操作方便，符合檢測人員的要求，我們經過調研，制定了詳細的三維超聲CT成像軟件方案，使用微軟公司強大開發工具Visual Studio 2013成功開發出除了反演計算之外的用戶交互程序，然后將此部分程序與MATLAB生成的DLL進行對接，將檢測數據傳遞給DLL，由DLL經過復雜運算并將結果傳遞回來，然后使用OpenGL（Open Graphics Library，定義了一個跨編程語言、跨平臺的編程接口規格的專業圖形程序接口）圖形庫生成三維圖形（流程圖如圖7所示），完成各種圖形的顯示、旋轉、縮放等后續功能，最終形成一套完整的三維超聲CT成像軟件，能夠顯示基樁的三維管狀切片圖、三維缺陷圖等，可以直觀地看出基樁內缺陷的位置、形狀，軟件主界面如圖8所示。
