一、 人員分工
首先將檢測人員進行分工，一般儀器（包括超聲儀、回彈儀）操作和現場記錄為一人，發射換能器放置為一人，接收換能器放置為一人。
二、 現場資料及信息收集
1) 工程名稱、設計、施工、建設和委托單位名稱；
2) 施工圖紙，結構或構件名稱及混凝土設計強度等級；
3) 水泥的品種、用量，石子、砂品種規格、粒徑，外加劑或摻合料品種、摻量等、混凝土配合比；
4) 模板類型，混凝土成型日期，以及澆筑和養護情況；
5) 結構或構件檢測原因說明。
三、 被測結構準備
按單個構件檢測，構件上均勻布置測區，每個構件上測區數不少于10個；如某一方向尺寸＜4.5m，且另一方向尺寸≤0.3m構件，其測區數不少于5個。
按批構件抽樣檢測，構件抽樣數量不少于同批構件30％，且不少于10個構件，同批構件要符合下列條件：混凝土強度等級相同；混凝土原材料、配合比、成型工藝、養護條件及齡期基本相同；構件種類相同；施工階段所處狀態相同。

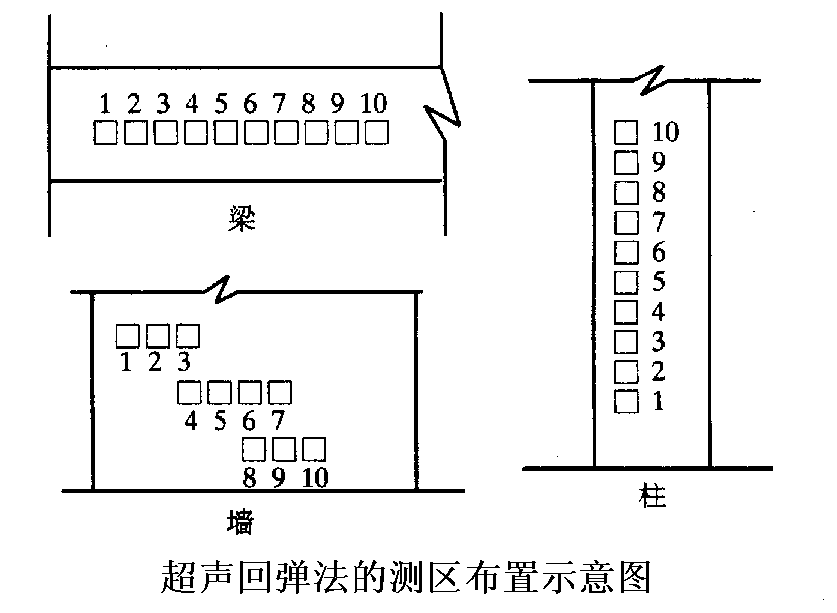

四、 測區布置
1) 條件允許，測區優先布置在構件混凝土澆筑方向的側面，測區可在構件的兩個對應面、相鄰面(角測)或同一面上(平測)布置；
2) 均勻分布，相鄰兩測區間距不宜大于2m；
3) 避開鋼筋密集區和預埋件；
4) 測區尺寸宜為200mm×200mm；平測時宜為400mm×400mm；
5) 測試面應清潔、平整、干燥，不應有接縫、施工縫、飾面層、浮漿和油垢，并避開蜂窩、麻面部位，必要時可用砂輪片清除雜物和打磨不平處，并擦凈殘留粉塵；
6) 結構或構件上的測區注明編號，記錄測區位置和外觀質量情況。
7) 采用對測法測試時，必須確保兩個測試面布置的測區正對。
五、 回彈值測量與計算
1) 測區內應先進行回彈測試，后進行超聲測試。
2) 回彈儀的軸線垂直于混凝土測試面。
3) 宜首先選擇混凝土澆筑方向的側面進行水平方向測試。如不具備澆筑方向側面水平測試的條件，可采用非水平狀態測試，或測試混凝土澆筑的頂面或底面。
4) 測量回彈值應在構件測區內超聲波的發射和接收面各彈擊8點；單面平測時，可在超聲波的發射和接收測點之間彈擊16點 。每一測點的回彈值，測讀精確度至1。
5) 測點在測區范圍內宜均勻布置, 但不得布置在氣孔或外露石子上。
6) 回彈值計算同《回彈法檢測混凝土強度》要求：先去掉3個最小、3個最大，取余下回彈值的平均值；然后進行角度修正、澆筑面修正，獲得最終的回彈值。
六、 超聲聲速測量與計算
1. 測試要求

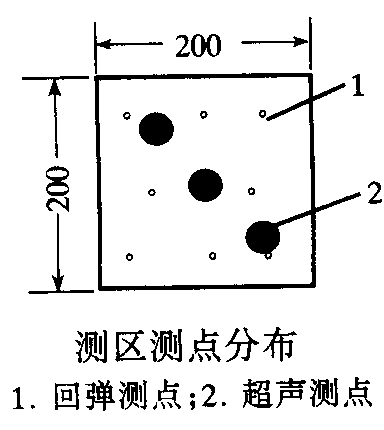

1) 超聲測點布置在回彈測試的同一測區內，每個測區布置3個測點；
2) 優先采用對測或角測，無條件時，采用單面平測；
3) 換能器與混凝土耦合良好；
4) 測試的聲時值應精確至0.1μs。超聲測距的測量精確到1.0mm，誤差不大于±1％，聲速計算精確到0.01km/s。
2. 測試準備
1) 打開儀器電源，在啟動界面選擇“綜合法測強”，進入綜合法測強軟件；
2) 將發射、接收換能器的信號線分別與儀器的發射、接收通道相連。
3) 進入?yún)?shù)設置界面，設置工程名稱、構件名稱、測距、測區、測點等參數；如果需要，還可設置發射電壓、采樣間隔等參數。
4) 測量零聲時：用黃油將收、發換能器的兩個端面正對耦合好，按“調零”鍵進行調零，詳細操作見儀器使用說明書。
3. 測試
1) 用黃油將收、發換能器分別耦合在構件兩測試面上的第一個測區的第一個測點上；（如果是角測或平測，則分別耦合在第一條測線的兩個測點上）
2) 進行采樣，自動或手動調整，使第一個測點的首波出現在儀器屏幕上；按“存儲”鍵保存第一個測點的數據。
3) 將收、發換能器同時移至下一個測點上并用黃油耦合好，進行采樣，對波形進行調整，合適后按存儲鍵保存；
4) 重復第3步，直到測試完所有測點。
3. 聲速計算
1） 對測法
式中：v—測區砼中聲速代表值聲速值(km/s);
l
i—第i個測點的超聲測距;
t
i—第i個測點的聲時讀數(μs);
t
0—聲時初讀值。
測試面修正：在混凝土澆筑頂面或底面測試時，測區聲速代表值修正：由于粗骨料的離析下沉以及表水浮漿等原因，聲速在上下側面測得的聲速較側面測得的聲速低?；貜椫狄灿捎谑褂梅较蛟斐烧`差。
式中：v
a——修正后的測區混凝土中聲速代表值，km/s；
β——超聲測試面修正系數。在混凝土澆筑頂面、底面對測或斜測時, β=1.034。

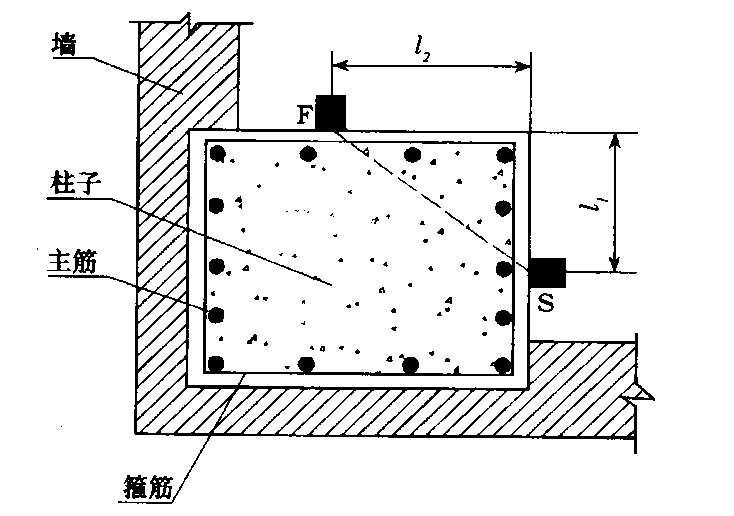

1） 角測法
每個測區布置3個測點，換能器布置如下：
l
1、l
2不宜小于200mm
超聲測距應按下列公式計算：
式中：l
i —角測第i個測點換能器的超聲測距；
l
1i ,l
2i—角測第i個測點換能器與構件邊緣的距離。
聲速代表值計算公式同對測凝土中聲速代表值計算公式

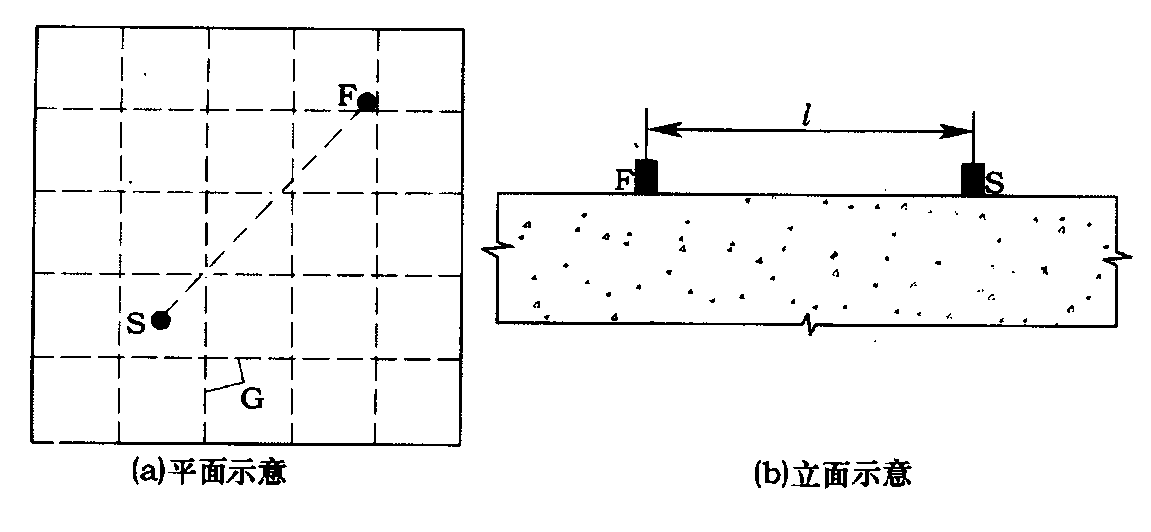

3） 平測法
當僅有一個表面可供測量時，采用平測法，每個測區布置3個測點，換能器布置如下：
F一發射換能器， S—接收換能器；G一鋼筋軸線
布置超聲平測點時，宜使發射和接收換能器的連線與附 近鋼筋軸線成40
0～50
0，超聲測距l(xiāng)宜采用350～450mm。
平測方法—聲速修正
采用同一構件的對測聲速V
d與平測聲速Vp之比求得修正系數λ(λ＝V
d／V
p)，對平測聲速進行修正。不具備對測與平測的對比條件時，選取代表性部位，以測距l(xiāng)＝200、250、300、350、400、450、500mm，逐點測讀相應聲時值t，用回歸分析方法求出直線方程l＝a+bt。以回歸系數b代替對測聲速v
d，求出修正系數λ，進行修正。
平測方法—澆筑面修正
平測聲速可采用直線方程l=a+bt，根據混凝土澆筑的頂面或底面平測數據求得，修正后混凝土中聲速代表值計算公式：
式中β超聲測試面的聲速修正系數，頂面平測β＝1.05，底面平測β＝0.95。
七、 數據處理
1. 數據傳輸：將儀器中的測試數據通過儀器接口或U盤傳輸?shù)接嬎銠C中。
2. 超聲數據處理：
1） 雙擊計算機桌面上的“超聲數據處理系統”圖標，進入分析軟件選擇界面；
2） 點擊“綜合法測強”按鈕，進入超聲回彈綜合法測強數據處理軟件，打開測試數據。
3） 設置工程信息、構件信息；
4） 調整聲時修正值（如果儀器內部已輸入的聲時初讀數，則此步不必進行）；
3. 回彈數據處理
1） 如果使用數顯回彈儀，則使用U盤或計算機端的“數據傳輸”軟件，將回彈儀中的數據傳輸?shù)接嬎銠C；然后利用“綜合法測強”軟件的“文件－讀入回彈數據”功能將回彈數據導入“綜合法測強”軟件。
2） 如果使用普通的機械回彈儀，則直接在“綜合法測強”軟件中切換至“回彈數據”視圖，輸入各測區的16個回彈值。
4. 計算
1） 設置計算參數（選擇規程曲線）；
2） 將原始數據、計算結果打印輸出；
3） 生成檢測報告初稿。
八、 報告編寫
根據上述數據處理生成的報告初稿進行編寫，編寫的報告應涵蓋以下內容：
1) 工程及測試信息；
2) 超聲回彈綜合法檢測結果匯總表（包括每個構件的換算強度平均值、標準差、最小值及推定強度值等）；
3) 每個構件的原始數據、計算結果；
4) 每個構件的合格判定（推定強度是否達到設計要求）。
